Zaciski

Zacisk to symbol, którego funkcja w edytorze symboli jest ustawiona na zacisk. Listwę zaciskową można narysować na dwa sposoby:

• blok zacisków – jeden symbol zawiera kilka zacisków (na przykład 4 lub 12),
• pojedyncze zaciski – każdy symbol to jeden zacisk; listwa jest rozmieszczona na rysunku, także na kilku stronach.

Oba sposoby można łączyć w jednej listwie.

Oznaczenie zacisku

Pełne oznaczenie zacisku, na przykład X1:5, składa się z dwóch części:

• oznaczenie (referencja) symbolu określa listwę zaciskową (X1),
• numer zacisku (5) jest zapisany w atrybucie punktu połączenia.

Program sam łączy obie części – na liście zacisków, w Eksploratorze i podczas wyszukiwania. Dlatego w oznaczeniu symbolu wpisujcie tylko oznaczenie listwy zaciskowej.

⚠️ Dwukropek w oznaczeniu jest błędem. Jeśli w oznaczeniu wpiszecie X1:6, program potraktuje cały tekst jako oznaczenie listwy. Skutki:

• lista zacisków pokaże oznaczenie X1:6:6,
• okno Ponumeruj zaciski rozdzieli listwę na kilka wierszy (X1, X1:6, …),
• wyszukiwanie X1:6 nie znajdzie zacisku.

Prawidłowe postępowanie: w oznaczeniu wpiszcie X1, a numer zacisku nadajcie oknem Ponumeruj zaciski (patrz niżej) lub wpiszcie go bezpośrednio w atrybutach punktów połączeń.

Zaciski w bibliotece symboli

Biblioteka zawiera duży wybór listew zaciskowych. Użyjcie funkcji wyszukiwania symboli i szukajcie „zacisk” lub „listwa zaciskowa”.

Jeśli potrzebujecie własnej listwy zaciskowej, postępujcie według poniższej instrukcji.

Jak utworzyć własny zacisk

1. Narysujcie listwę zaciskową w edytorze symboli.
2. Dla każdego połączenia przewodzącego wstawcie dwa punkty połączeń (ikoną ), jeden jako wejście, drugi jako wyjście. Blok zacisków musi więc mieć parzystą liczbę punktów połączeń.
3. ⚠️ Dopilnujcie, aby punkty połączeń były wstawiane jeden po drugim (sprawdźcie to w panelu Eksplorator).
4. Oznaczcie symbol jako zacisk: naciśnijcie F12, przejdźcie na kartę Symbol i w polu Funkcja wybierzcie Zacisk.
5. Zapiszcie symbol (Ctrl + S) i zamknijcie edytor symboli (Ctrl + W).
6. Wstawcie blok zacisków do rysunku, kliknijcie go prawym przyciskiem myszy i wybierzcie Konfiguruj punkty połączeń.
7. Każda para połączonych przewodząco punktów połączeń musi mieć tę samą nazwę. Jeden musi być oznaczony jako wejście (IN), drugi jako wyjście (OUT). Dwukrotne kliknięcie przełącza między IN i OUT. Przykład listwy z czterema zaciskami:
8. Kliknijcie listwę prawym przyciskiem myszy i wybierzcie Zapisz pozycje etykiet. Konfiguracja zostanie zapisana w bibliotece – przy ponownym użyciu symbolu nie trzeba będzie niczego ustawiać.

Numerowanie zacisków

Numery zacisków są zapisane w atrybutach punktów połączeń. W bloku zacisków każdy zacisk ma dwa punkty połączeń o tym samym numerze – program zakłada, że punkty połączeń o tym samym numerze są połączone przewodząco.

Numer pierwszego zacisku bloku ustawia się w panelu Właściwości, w grupie Inne, w polu Numer początkowy. Pozostałe zaciski bloku są kolejne: blok z czterema zaciskami i numerem początkowym 5 otrzyma numery od 5 do 8. W pojedynczym zacisku numer początkowy jest po prostu jego numerem. Jeśli nie widzicie tego pola, symbol nie jest oznaczony jako zacisk.

Ręczne ustawienie wystarcza dla jednego bloku. Dla listwy złożonej z kilku bloków lub z pojedynczych zacisków szybsze jest okno Ponumeruj zaciski.

Numerowanie zacisków w oknie Ponumeruj zaciski

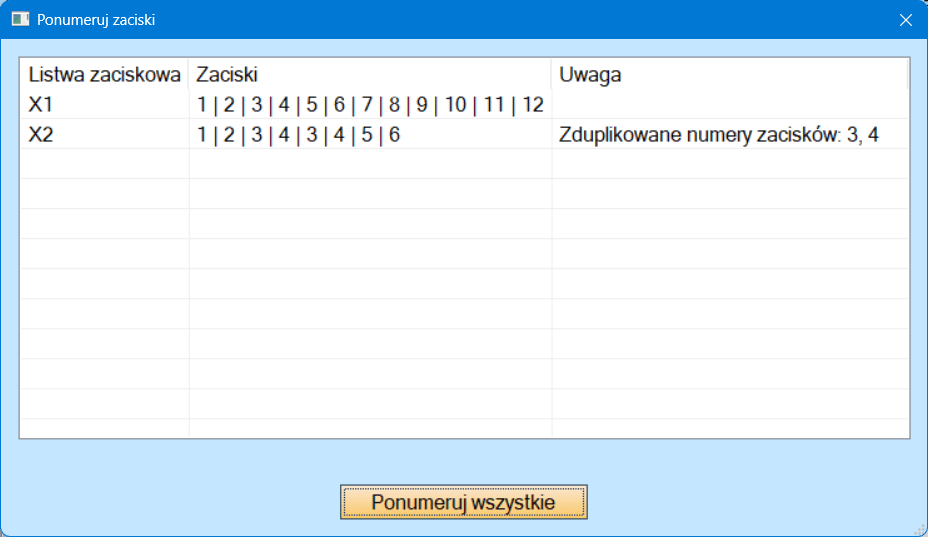

Polecenie Edytuj → Ponumeruj zaciski otwiera okno ze wszystkimi listwami zaciskowymi projektu. Każdy wiersz to jedna listwa (oznaczenie). Kolumna Zaciski pokazuje numery w kolejności, w jakiej zaciski je otrzymają.

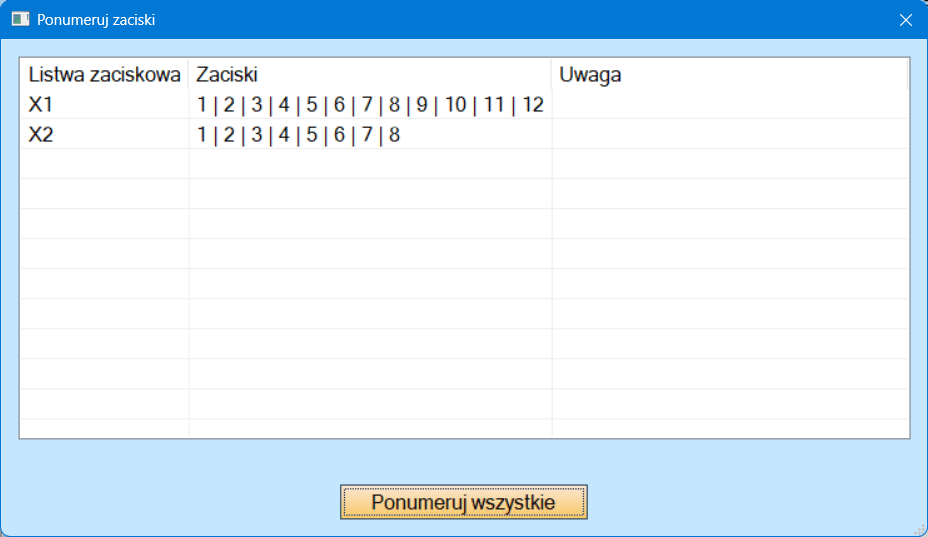

Przycisk Ponumeruj wszystkie numeruje każdą listwę od 1. Wewnątrz listwy zaciski są numerowane w tej kolejności:

1. według strony,
2. od góry do dołu,
3. od lewej do prawej.

Blok zacisków kontynuuje tam, gdzie poprzedni się skończył: listwa X1 złożona z trzech bloków po cztery zaciski otrzyma numery 1–4, 5–8 i 9–12.

Aby ponumerować tylko niektóre listwy – na przykład nowo dodaną X3, podczas gdy X1 i X2 są już okablowane – zaznaczcie ich wiersze. Przycisk zmieni się na Ponumeruj zaznaczone, a pozostałe listwy pozostaną bez zmian. Kilka wierszy zaznaczycie klawiszami Ctrl lub Shift.

Numerowanie jest jedną operacją – cofniecie je klawiszami Ctrl + Z.

ℹ️ W wersjach 12 i 13 numeracja była ciągła przez wszystkie listwy zaciskowe (X1 = 1–8, X2 = 9–12). Od wersji 14 każda listwa zaczyna się od 1. Jeśli potrzebujecie numeracji ciągłej, ustawcie numer początkowy bloków ręcznie.

Kolumna Uwaga

Kolumna Uwaga w oknie ostrzega o następujących sytuacjach:

• dwukropek w oznaczeniu – patrz Oznaczenie zacisku powyżej,
• zduplikowane numery zacisków – dwa zaciski tej samej listwy mają ten sam numer, na przykład po skopiowaniu bloku; numerowanie to naprawia,
• symbol bez atrybutów liczbowych – symbol ma funkcję zacisk, ale jego punkty połączeń nie mają atrybutów liczbowych. Numerowanie pomija taki symbol; poprawcie atrybuty zgodnie z opisem Jak utworzyć własny zacisk powyżej.

Zaciski w Eksploratorze i wyszukiwaniu

Panel Eksplorator pokazuje przy zacisku także jego numery, na przykład Zacisk: X1, R: 1,2,3,4. Zacisk można wyszukać po pełnym oznaczeniu, na przykład X1:5.

Lista zacisków

Które przewody, kable i urządzenia są podłączone do zacisków, pokazuje raport Lista zacisków.
