Symbole i Ulubione

Panel Symboli

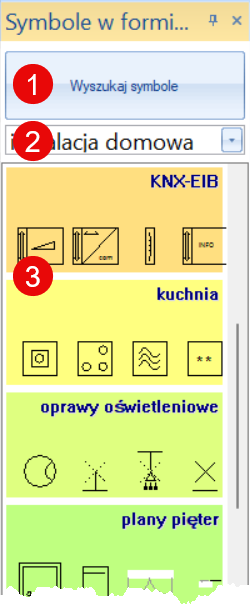

Panel symboli

Panel "Symbole" służy do wstawiania symboli do schematu. Panel Symboli zawiera:

  1. przycisk do szybkiego wyszukiwania symboli po nazwie
  2. listę głównych grup symboli
  3. listę podgrup głównej grupy symboli

Jak wstawić symbol:

  • Po kliknięciu na podgrupę symboli, zostanie wyświetlona paleta symboli dla tej podgrupy.
  • Na górze tej palety znajduje się suwak, który pozwala zmieniać rozmiar podglądów symboli.
  • Kliknij na wybrany symbol. Paleta symboli zniknie, umożliwiając precyzyjne umieszczenie symbolu na rysunku.
  • Jeśli naciśniesz prawy przycisk myszy, symbol obróci się o 90°.
  • Zakończ wstawianie symbolu klawiszem Esc.

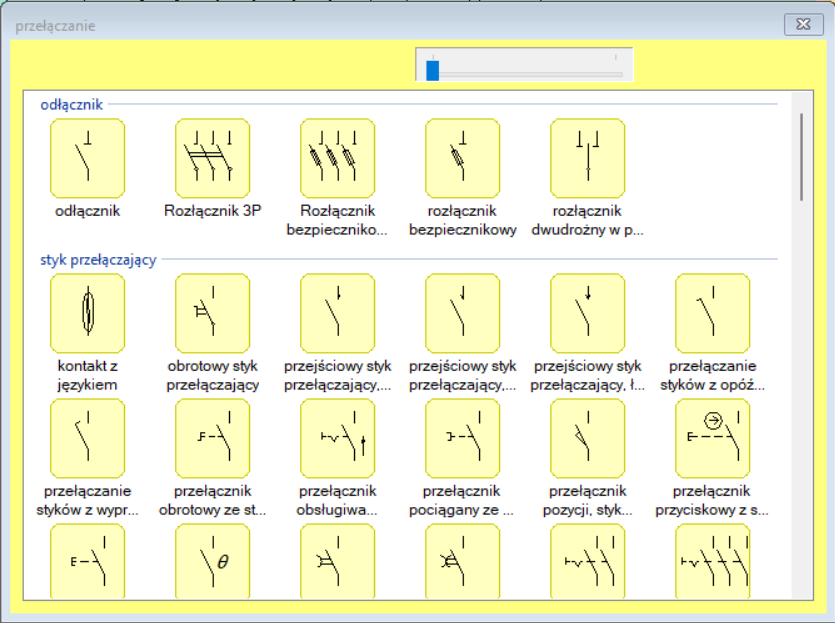

Paleta symboli
Paleta symboli

Panel Ulubione

Panel Ulubione służy do wstawiania często używanych symboli obwodów do schematów.

Panel Ulubione

Jak dodać symbol do panelu Ulubione:

W palecie symboli graficznych lub w oknie dialogowym "Wyszukiwanie symboli" kliknij na symbol i wybierz pozycję menu Dodaj do Ulubionych.

Jak usunąć symbol z panelu Ulubione:

Kliknij na symbol i naciśnij klawisz Delete na klawiaturze.
