Strony

Panel Strony umożliwia tworzenie dokumentów wielostronicowych.

Przyciski panelu

Funkcje przycisków:

dodaje stronę
usuwa stronę
wyświetla wykaz stron
kopiuje stronę do schowka
wkleja stronę ze schowka
wstawia zestawienie druku
przesuwa stronę w górę
przesuwa stronę w dół
otwiera ustawienia panelu Strony

Tworzenie kopii strony

Naciskając kolejno przyciski 4 i 5, można utworzyć kopię strony. Można również skopiować stronę do innego dokumentu.

Sposób wyświetlania stron

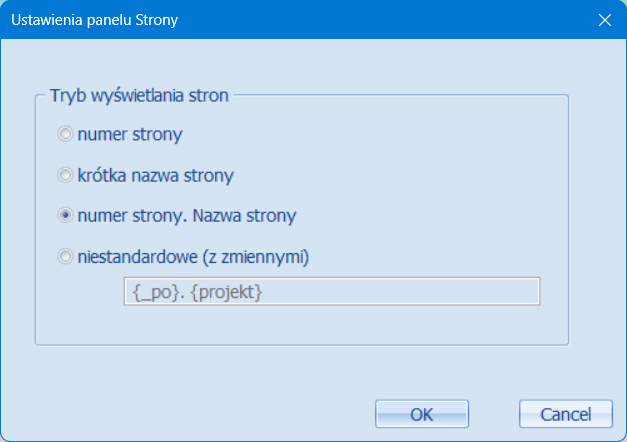

W panelu Strony można za pomocą przycisku nr 9 wybrać jeden z czterech sposobów wyświetlania stron:

numer kolejny strony
krótka nazwa strony (sposób stosowany w poprzednich wersjach)
numer kolejny, kropka i nazwa strony
dowolny tekst z użyciem zmiennych

Nazwy zmiennych zapisuj w nawiasach klamrowych { i }.

To ustawienie jest zapisywane oddzielnie dla każdego dokumentu. Jeśli dotychczasowy sposób Ci odpowiada, nie musisz nic zmieniać w istniejących dokumentach. Nowy, bardziej opisowy sposób wyświetlania można również zastosować w istniejących dokumentach – ale należy go ustawić ręcznie.

Gdzie wprowadzić wartości zmiennych strony

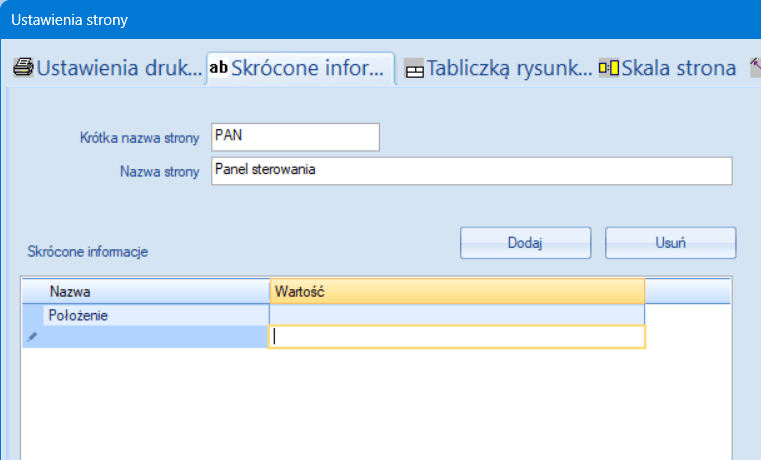

Kliknij dwukrotnie nazwę strony, aby wyświetlić okno dialogowe, w którym na karcie „Zmienne" ustawisz „krótką nazwę strony", „nazwę strony" oraz zmienne strony.

Zmienne stron dla zestawień druku

Po wstawieniu zestawienia druku do projektu za pomocą przycisku 6 program automatycznie ustawia dwie zmienne:

nazwa – nazwa zestawienia druku, na przykład „Zestawienie materiałów" lub „Lista połączeń"
krótka nazwa – trzyliterowy kod według poniższej tabeli:

kod	nazwa zestawienia	nazwa angielska
BOM	zestawienie materiałów	bill of materials
LOC	lista kabli	list of cables
LOT	lista zacisków	list of terminals
LOP	wykaz stron	list of pages
LOW	lista połączeń	list of wires

Gdzie wprowadzić dane do pola opisu:

dane takie same dla wszystkich stron (firma, rysunek itp.)	dane dla konkretnej strony (tytuł, dodatkowy tytuł)
F12 – Dokument – Zmienne	w panelu `Strony` kliknij dwukrotnie nazwę strony
